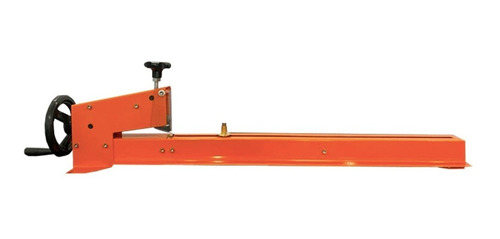

Maquina Manual De Cortar Juntas Stampflex

Descrição

VANTAGENS IMEDIATA:
-Você corta juntas realmente circulares sem perda de
tempo e “erros” custosos;
-Com a cortadora você prepara juntas de diâmetros entre
50mm até 1500mm e espessura até 9mm;
-Pode ser utilizada para corte de cartolina, papelão
hidráulico, feltro, cortiça, couro, borracha, plásticos
laminados e alguns outros materiais;
-As únicas peças de desgaste, a lâmina de corte e rolete de
apoio de corte, são fornecidas rapidamente para reposição
e é de fácil fixação;
-É de vida útil muito longa devido ao sistema de construção
robusta e simples.
Adaptando polia e motor ao invés de manivela, a
produção de juntas aumenta substancialmente.

------------------------------------------------------------------------------------

COMO MANUSEAR

Colocar sobre o pino o disco circular que acompanha o
equipamento (ou faça um disco maior, se necessário).
a)Material de espessura superior a 3mm, não é necessário
empregar o disco. Neste caso, corta-se até a metade da
espessura e vira-se o material para completar o corte.
b) Escolher um pedação mais ou menos quadrado de área
um pouco superior ao diâmetro externo da junta a ser
produzida. Para juntas a partir de 750mm de diâmetro,
cortar os cantos do quadrado, a fim de permitir o volteio.
c) Perfurar com o vazador que acompanha o equipamento,
um orifício de aproximadamente 16mm de diâmetro, no
meio do pedaço a ser cortado, afim de poder apoiá-lo
sobre o pino de centragem, parafusando o punho.
d) Utilizar a fita metálica graduada para ajustar o raio
desejado, movimentando o pino de centragem. Bloquear o
pino de centragem, parafusando o punho.
e) Baixar a faca utilizando o regulador de altura, de tal
maneira que ela incida apenas superficialmente sobre a
junta. Regular a profundidade de incisão da faca fixando o
regulador de altura.
f) Levantar a faca – (o porta facas é orientável) – e colocar
em baixo o pedaço de material, ajustando o furo no pino
de centragem.
g) Efetuar o corte da junta, virando o volante maior e
baixando, simultaneamente, a faca até o fim.
